저항 읽는 법(2) 예제

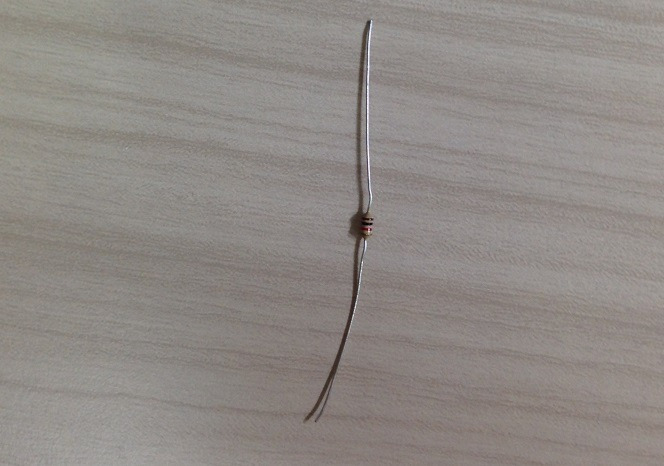

책상 위를 굴러다니던 저항을 하나 발견했다. 얘는 저항이 얼마나 될까?

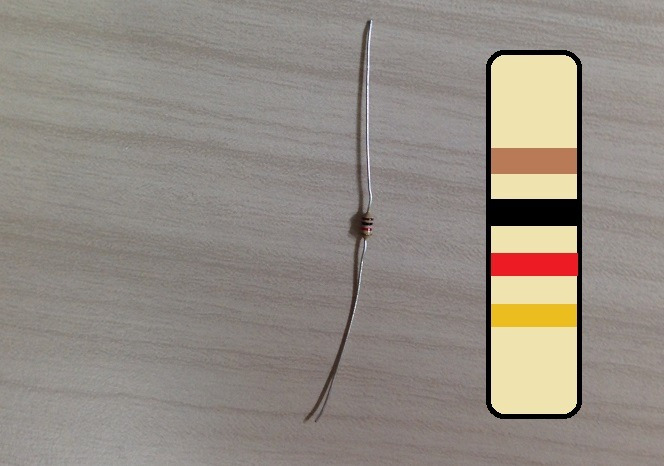

색이 잘 안보이니 따로 옆에 그림을 그려보기로 한다.

원래 저항 읽는 법을 보면 분명히 Tolerance를 표기하는 선과 나머지 간의 간격이 넓댔는데 전혀 그렇질 않다.ㅡ.ㅡ;;

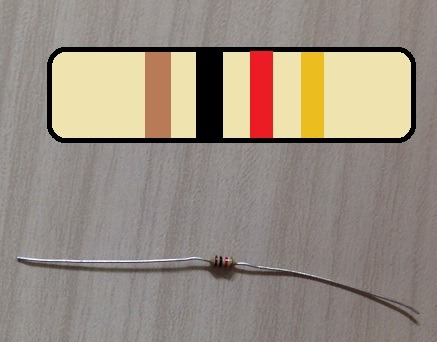

그래도 당황하지 않고~ 숫자 표기에 안쓰이는 금색이나 은색 부분이 Tolerance 표기라고 생각하고 저항을 돌리면,

이렇게 됩니다.

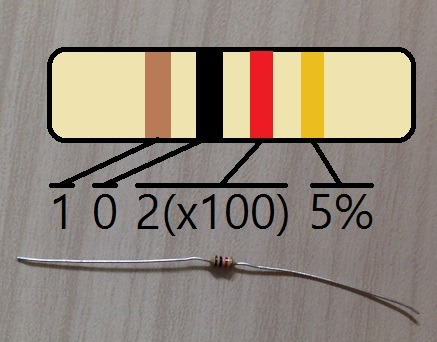

갈색은 1, 검정색 0, 빨간색 2, 금색은 5%이니까,

( 1 * 10^1 + 0 * 10^0 ) * 10^2 = 1000Ω (1kΩ).

5% 오차를 허용하므로 저항을 재보면 950~1050Ω이 나올 것이다...

한번 해볼까요?

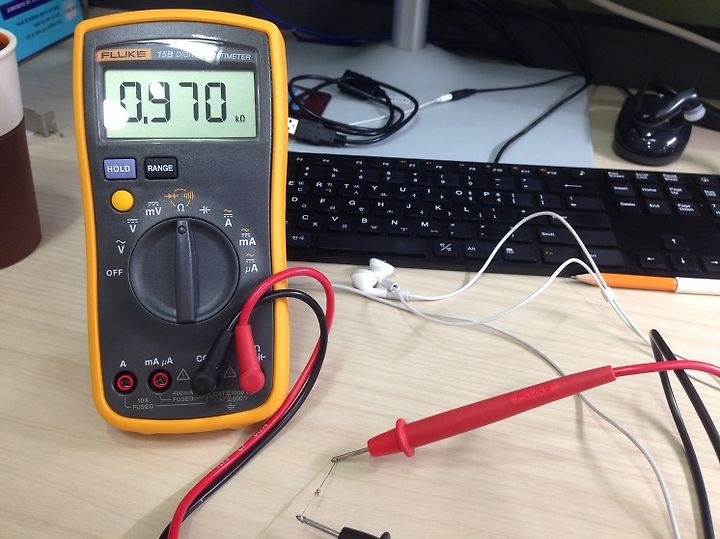

0.970kΩ, 970Ω이 나오네요. 이정도면 예상했던 대로이죠?

저항 읽는 법 예제, 끝.
