Resistor Color Code (저항 읽는 법)

(출처: http://www.resistorguide.com)

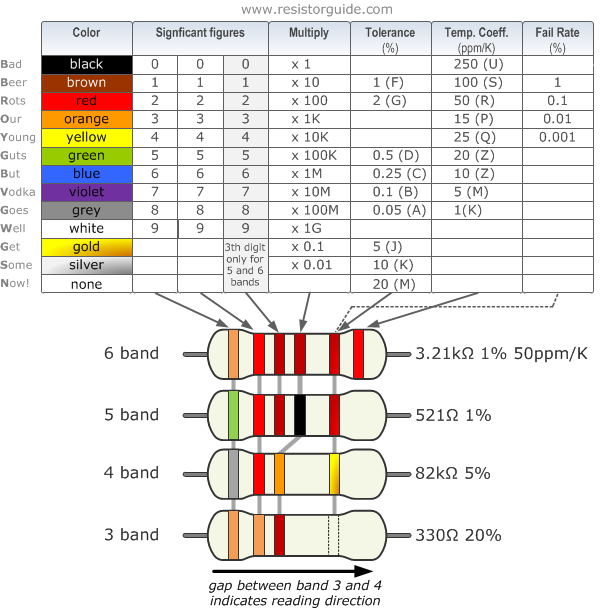

1. 어떤 형태의 저항 표시이든지 간에 간격이 촘촘한 띠들부터 읽는다. 즉, 위 그림의 화살표 방향이 읽는 방향이다.

2. 넓은 간격 바로 앞의 띠는 배수를 나타내며, 바로 뒤의 띠는 허용오차를 나타낸다.

3. 넓은 간격 바로 앞의 띠로부터 앞쪽에 있는 띠들은 차례대로 숫자를 나타낸다. 십진수 표기법과 동일하게 읽으면 될 것이다.

정리하면, 저항의 표기는 다음과 같이 나타낼 수 있다.

{a}bcd_{ef}

여기서, { }안의 문자는 생략 가능한 띠를 나타내며, _는 넓은 간격을 의미한다.

위와 같이 표기된 저항의 크기는 (100a + 10b + c) * d Ohm 이며,

허용 오차는 e %,

온도 계수는 f ppm/K 이 된다.

참고로, 인덕터의 Color code 역시 동일하며, 이 때 단위만 uH로 바꾸면 된다.
